Comment déterminer le rendement adiabatique ? │MET MANN

24/03/2022
Comment déterminer le rendement adiabatique ? │MET MANN
L′efficacité adiabatique d′un climatiseur à évaporation est la partie la plus fondamentale pour déterminer la température de descente et l′humidité que nous fournira l′équipement pendant son fonctionnement
Le principe de base d′un procédé de refroidissement adiabatique consiste à faire passer un certain volume d′air à travers un panneau hygroscopique imbibé d′eau.


"L′efficacité adiabatique est essentielle pour déterminer la chute de température de tout refroidisseur par évaporation"

L′air aspiré ou aspiré a des propriétés de température et d′humidité qui correspondent normalement à celles de l′extérieur du local à climatiser. Cet air, en le faisant traverser un panneau hygroscopique imbibé, entre dans un processus adiabatique de refroidissement naturel où l′air cède sa chaleur à l′eau et s′évapore, après ce processus, l′air traité est entraîné à l′intérieur de la pièce à chauffer et est Il améliore la sensation thermique, on réduit le stress thermique et on améliore la qualité de l′air grâce à un renouvellement constant.




"Pour obtenir une chute de température plus importante dans un procédé adiabatique, il est indispensable que la vitesse d′entrée soit la plus faible possible"



Dans un procédé adiabatique, la vitesse d′entrée dans le panneau hygroscopique est essentielle pour obtenir la plus grande chute de température.

Par exemple; si la vitesse de l′air est de 1 m/s, une baisse de température jusqu′à 15 ºC sera atteinte et à 2,5 m/s la baisse correspondra à 13 ºC, en plus de courir le risque d′entraîner des gouttes dans l′air entraîné par le ventilateur.

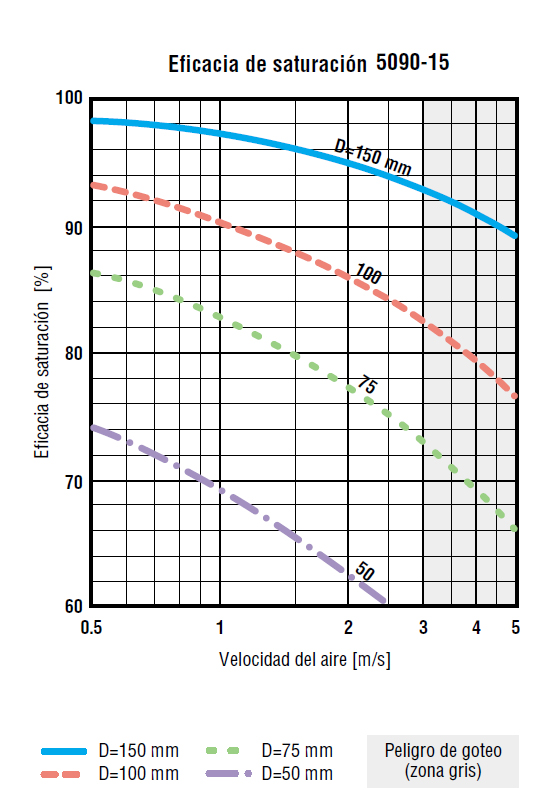

Comme on peut le voir sur le graphique suivant, selon l′épaisseur du panneau et la vitesse d′entrée, l′efficacité du panneau est différente.




Panneaux de saturation d′efficacité PAD MANN type 5090-15



¿Comment déterminer l′efficacité de saturation d′un refroidisseur par évaporation?

Les climatiseurs évaporatifs utilisent la méthode de refroidissement adiabatique et il est essentiel de connaître la valeur réelle de l′efficacité de saturation pour être sûr d′offrir un bon système de climatisation adiabatique.

Actuellement, nous avons détecté des données inexactes dans certains produits et nous considérons qu′il est important d′expliquer comment extraire de manière très simple la valeur réelle de l′efficacité de saturation.

Pour extraire cette valeur, les données suivantes sont requises:

- Débit d′air de l′équipement

- Surface en m2 du panneau hygroscopique

- Type de panneau utilisé et épaisseur



Une fois les données collectées, l′étape suivante consiste à déterminer le taux d′entrée dans le refroidisseur par évaporation. Pour définir cette valeur, il faut diviser le débit d′air de l′unité par le m2 utile de panneau hygroscopique du climatiseur évaporatif.

À titre d′exemple, nous allons prendre l′un de nos climatiseurs à évaporation comme référence.

Modèle : AD-15-V-100-015

Débit d′air réel : 11 418 m3/h

Surface du panneau : 2,84 m2

Type de panneau hygroscopique : 5090

Épaisseur du panneau : 100 mm


Formule utilisée

Débit ÷ Surface du panneau = m/h ÷ 3600 = m/s

Résultat obtenu:

11 418 m3/h / 2,84 m2 = 4 020 m/h / 3600 secondes = 1,116 m/s





Une fois la vitesse de l′air en m/s obtenue, nous devons tracer une ligne sur le graphique et nous pourrons obtenir l′efficacité de saturation réelle du refroidisseur par évaporation.

Dans ce cas, avec une vitesse d′air de 1,11 m/s et en utilisant un panneau 5090 de 100 mm d′épaisseur, le rendement de saturation est de 90 %.


Avec les données d′efficacité de saturation du refroidisseur évaporatif, nous sommes en mesure de déterminer les propriétés de l′air traité à l′aide du diagramme de Mollier.

Avec cet exercice simple, nous pouvons vérifier que les données fournies par les fabricants de climatiseurs à évaporation sont réelles et ainsi pouvoir comparer des équipements aux caractéristiques similaires.



Vous pouvez accéder à l′ensemble de notre gamme d′équipements de climatisation évaporative ou adiabatique sur CLIMATISEURS ÉVAPORATIFS
